国产色中色,日韩高清在线一区,专门约熟妇的APP,欧美激情图片一区二区

灰鑄鐵澆注溫度過低時會形成哪些缺陷？

所屬分類： 鑄造知識 發(fā)布時間：2020-06-03閱讀量：次
      在灰鑄鐵鑄造生產(chǎn)過程中，利用感應(yīng)電爐熔煉能較好地控制鐵液溫度。澆注溫度過高會引起砂型漲大，特別是具有復(fù)雜砂芯的灰鑄鐵件，當(dāng)澆注溫度≥1420℃時廢品增多，澆注溫度為1460℃時廢品達50%。那么溫度過低時會可能形成哪些缺陷及產(chǎn)生缺陷的原因和解決辦法有哪些？

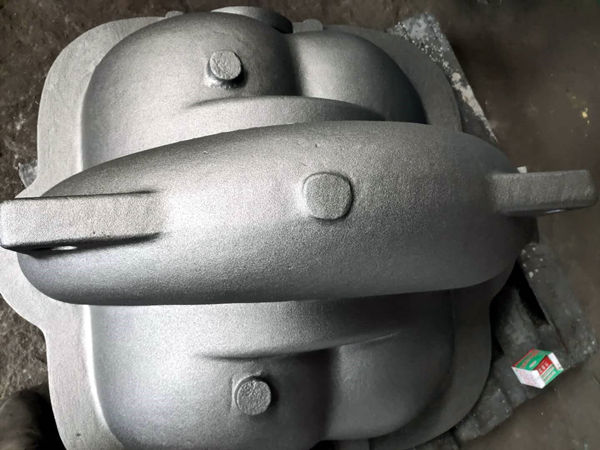

灰鑄鐵

(1)硫化錳氣孔
缺陷產(chǎn)生原因：此種氣孔位于灰鑄鐵件表皮以下且多在上面，常在加工后顯露出來，氣孔直徑約2~6mm。有時孔中含有少量熔渣，金相研究表明，此缺陷是由MnS偏析與熔渣混合而成，原因是澆注溫度低，同時鐵液中含Mn和S量高。

解決辦法：這樣的含S量和適宜的含Mn量(0.5%~0.65%)，可以顯著改善鐵液純度，從而有效地防止這類缺陷。

(2)砂芯氣體引起的氣孔

缺陷產(chǎn)生原因：氣孔和多空性氣孔常因砂芯排氣不良而引起。因為造芯時砂芯多在芯盒中硬化，這就常使砂芯排氣孔數(shù)量不夠。

解決辦法：為了形成排氣孔，可在型芯硬化后補充鉆孔。

(3)液體夾渣

缺陷產(chǎn)生原因：值得一提的是改變澆注系統(tǒng)設(shè)計，未能消除此缺陷，故此種缺陷可以認(rèn)為是由于澆注溫度低以及鐵液在微量還原氣氛下澆注時形成的。加工后灰鑄鐵件表皮之下會發(fā)現(xiàn)一個個單體的小孔，孔的直徑一般為1~3mm。個別情況下只有1~2個小孔。金相研究表明，這些小孔與少量的液體夾渣一起出現(xiàn)，但該處未發(fā)現(xiàn)S的偏析。

解決辦法：研究表明，這種缺陷與澆注溫度有關(guān)，澆注溫度高于1380℃時，鑄件中未發(fā)現(xiàn)這種缺陷，故澆注溫度應(yīng)控制在1380~1420℃。

結(jié)論：澆注溫度過低最常見的原因是澆注前，鐵液在敞口的澆包中長時間運輸和停留而散熱。用帶有絕熱材料的澆包蓋，可以顯著地減少熱損失。

      本文來源江蘇鑄造廠家：http://livebytouch.com（江蘇滬東機械鑄造有限公司），如需轉(zhuǎn)載此文，請注明文章出處。


關(guān)鍵詞標(biāo)簽:


上一篇：大型機床鑄件的工藝特點和退火處理 ?下一篇：鑄造砂芯設(shè)計要點匯總 ??


鑄造知識

Copyright 2013-2025 http://livebytouch.com 江蘇滬東機械鑄造有限公司 版權(quán)所有 蘇ICP備15004176號-1
