国产色中色,日韩高清在线一区,专门约熟妇的APP,欧美激情图片一区二区

消失模鑄造夾渣問(wèn)題的形成原因及解決辦法

所屬分類(lèi)： 鑄造知識(shí) 發(fā)布時(shí)間：2019-11-16閱讀量：次
最近有朋友問(wèn)我消失模鑄造經(jīng)常夾渣是什么原因？今天，小編就這個(gè)問(wèn)題和大家聊聊。

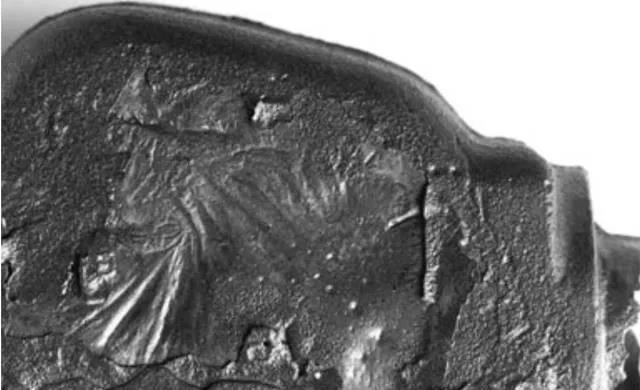

特征
夾渣與金屬通過(guò)不潤(rùn)濕膜分離形成的流痕很難被發(fā)現(xiàn)，主要是因?yàn)樗麄兘?jīng)常出現(xiàn)在鑄件垂直壁或被重疊。


消失模

缺陷的發(fā)生
光亮碳夾渣主要發(fā)生在造型砂和芯砂中光亮碳形成過(guò)量的位置，他們通常由于鑄件密度差異波動(dòng)大的區(qū)域沉積。至于球墨鑄鐵，他們更頻繁地與氧化物夾渣缺陷一起存在。

注釋
在還原性氣氛作用下超過(guò)650°C，碳?xì)浠衔锏臒岱纸夤饬撂夹纬啥栊员砻?，氣體來(lái)源主要是造型砂中光亮碳產(chǎn)品及有機(jī)砂芯粘結(jié)劑。

光亮碳在熔體表面上的砂模表面形成沉積膜，相對(duì)較厚的光亮碳膜層，尤其是沉積在砂芯面上，主要是由于樹(shù)脂熱解作用產(chǎn)生氣體壓力所致。

原因
樹(shù)脂砂
•芯砂粘結(jié)劑產(chǎn)生的光亮碳量太高。
•砂芯排氣不足。

粘土砂
•造型砂中過(guò)量的光亮碳形成。
•碳載體產(chǎn)生過(guò)多的或快速釋放光亮碳。

造型
•型砂表面透氣性太低。

澆注
•湍流過(guò)于激烈，導(dǎo)致光亮碳夾渣。
•澆注溫度太低。
硅砂和光亮碳沉積熱膨脹系數(shù)不同，也能促使較厚的光亮碳膜分離。

補(bǔ)救措施
樹(shù)脂砂
•減少芯砂粘結(jié)劑含量，如果有必要的話(huà)，更換用低光亮碳產(chǎn)生能力的粘結(jié)劑。
•使用前預(yù)熱砂芯以降低所含溶劑的比例。
•改善芯砂排氣能力，檢查芯頭填料殘留，選用粗砂。
•芯砂中加入氧化劑。
•給砂芯涂較厚層涂料。

粘土砂
•通過(guò)降低添加劑加入量或選用其它低光亮碳產(chǎn)出和較慢氣體釋放能力的碳材料，來(lái)降低型砂中光亮碳產(chǎn)出。
•改善造型材料的透氣性。

造型
•降低造型機(jī)的壓實(shí)壓力。
•提高砂型的透氣性。

澆注
•避免湍流，確保層流澆注，如果必要可加過(guò)濾器。
•提高澆注溫度。


關(guān)鍵詞標(biāo)簽:


上一篇：砂型鑄造是大型鑄件中的重要鑄造方法 ?下一篇：技術(shù)干貨！澆注不當(dāng)引起鑄件問(wèn)題一大堆! ??


鑄造知識(shí)

Copyright 2013-2025 http://livebytouch.com 江蘇滬東機(jī)械鑄造有限公司 版權(quán)所有 蘇ICP備15004176號(hào)-1
